不锈钢一体化泵站

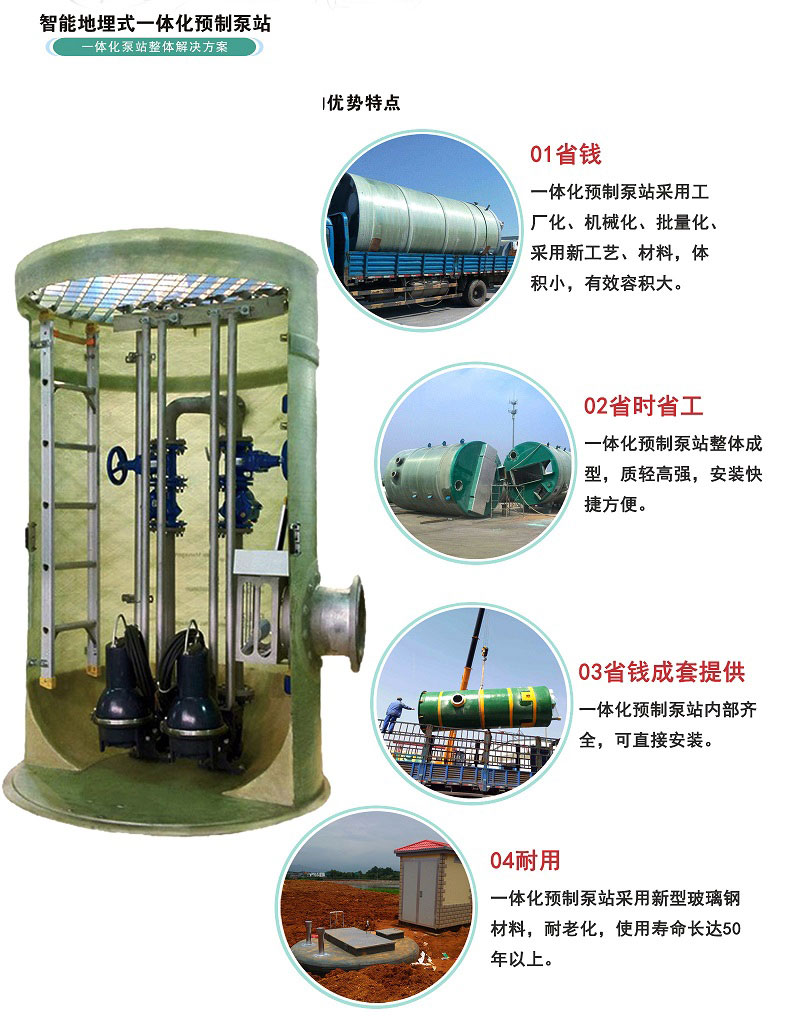

1. 一体化预制泵站说明
江苏川泉预制式污水泵站是一种新型的集成式一体化泵站,可完全根据客户/应用的特定需求进行定制化设计,它包含了一系列预先装配的标准化/定制化模块单元,如玻璃钢筒、潜污泵、传感器、格栅(井)、阀门(井)、进/排水管路、智能控制单元、气体探测装置、通风装置等不同组件。
同时,为了提高系统运行的长期稳定可靠性、安装以及后期维护的便利性,格盛水务创新式地提出了四种不同类型的预制泵站模块化解决方案概念,为不同的应用场合及特殊项目提供为行之有效的产品及方案服务。
2. 一体化预制泵站资料
在预制泵站领域,江苏川泉提供的不仅仅是产品,更重要的是我们会为客户提供从前期规划、到设计生产,再到后期的安装调试,乃至维护保养的“一站式”全方位服务,贯穿于客户使用我们产品的整个生命周期。

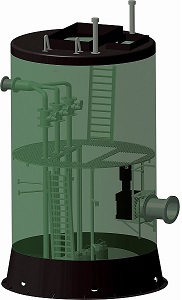

2.1 类型I:一体化预制式泵站
一体化预制式泵站
泵站主体井筒直径(毫米) | 泵站主体井筒长度(米) | max压力管路直径(DN) | max流量(升/秒) |
1200 | ≤10 | 100 | 25 |
2000 | ≤12 | 200 | 120 |
3000 | ≤16 | 300 | 450 |
3800 | ≤16 | 450 | 1350 |
2.2 类型II:预制式泵站+预制式截污装置
类型II带预制式截污装置的基本参数信息如下表所示:
截污装置井筒直径(毫米) | 截污装置井筒长度(米) | max进/出口管路直径(DN) | max流量(升/秒) |
1200 | ≤4.5 | 400/400 | 85 |
1600 | ≤4.5 | 600/600 | 300 |
2000 | ≤6 | 800/800 | 450 |
3000 | ≤6 | 1200/1200 | 850 |
此类泵站的特点在于将一体化预制泵站的内置格栅装置独立模块化为单体的预制式截污单元,尤其适用于采用粉碎性格栅特别是大功率粉碎性格栅装置在实际运行过程中产生振动对泵站整体的影响,提高泵站的运行持久性和稳定性,另一方面也便于格栅装置的维修保养工作。
2.3 类型III:预制式泵站+预制式阀井
此类泵站的特点在于一体化泵站的内置止回阀和闸阀独立模块化为单体的预制式阀井,便于整个系统的运行调试、日常检修及保养等工作。
类型III带预制式阀井的基本参数信息如下所示:
阀井主体井筒直径(毫米) | 阀井主体井筒长度(米) | max压力管路直径(DN) | max流量(升/秒) |
1200 | ≤3 | 100 | 25 |
2000 | ≤3 | 200 | 120 |
3000 | ≤5 | 300 | 450 |
3800 | ≤5 | 450 | 1350 |

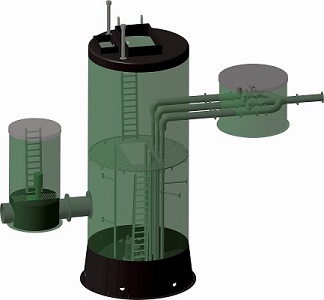

2.4 类型IV:预制式泵站+预制式截污装置+预制式阀井
此类泵站可以看作是类型II和类型III的结合体,可综合两者的特点和优势,也是在实际工程中较为倡导的方案选项。
类型IV同时带预制式截污装置和预制式阀井的参数信息可参考类型I、类型II和类型III。
