一体式取水泵船
一体式取水泵船
1 一体式取水泵船是什么
按照《钢质内河船舶入级与建造规范》设计及生产的新一代高效节能泵组。可输送清水或含有细小颗粒的污水。囤船为单甲板单底横滑架式电焊泵船,分单舱式、多舱式。水泵根据实际工况进行选用设计。可根据工程实际需求,由多个系统组成。可在江河湖泊采水,尾砂矿排水,各类环境移动排水等。船上装有应急发电机组。
2 取水泵船主要特点
3 取水泵船主要配置
取水泵船主要由水泵、浮船、联络管(用以连接水泵出水管和岸上输水管)、岸上输水管、阀门、供配电设备、 起吊设备和系留设备等组成, 另外还有照明、通讯设备、船体防护设备及水位报警设备等。水泵安装在浮船上,浮船随着水位的变化自动升降,通过调整联络管和岸上输水管路的相对连接, 来适应地理条件及水位落差变化等因素的影响。
锚固系统
摇臂系统
生活通风散热
水泵组
阀门系统
消防泵组
真空泵组
高压开关柜
低压配电柜
控制柜
元件仪表
船用电缆
4 浮船取水泵站规格与类型
取水构筑物可采用固定式取水构筑物和移动式取水构筑物,设计根据工程的特点,为了节省占地和减少征地费用,采用在水库内设移动式取水构筑物,由泵站取水后经输水管道把原水送至净水厂。移动式取水构筑物主要分缆车式取水、浮船式取水和潜水泵直接取水三种形式。因浮船式取水构筑物具有工程用材少、投资小、无复杂水下工程、施工简单、施工工期短等优点,且官渡河供水工程是在水库取水,没有较大风浪,可以避免浮船式取水存在的不利条件,采用摇臂式连接时,不需更换接头,移动船位,管理简便。设计采用了摇臂移动式浮船取水方式。
自然升降汲水浮坞泵站主要包括浮筒、水泵、绞车、泵车、悬臂、吊车、管件、阀门、电气等组成部分。浮坞在整个水位变化和颠覆过程中,能连续供水。
4.1 旋臂式取水泵船结构组成及工作原理
旋臂式取水泵船结构组成及工作原理
旋臂式取水泵船主要包括泵船船体、水泵、旋臂、吊车、管件、阀门、电气等组成部分。泵船在整个水位变化和颠摆过程中,能连续供水。旋臂式取水泵船采用PLC全自动控制和手动控制,电压380V、6KV、10KV均可,水泵启停操作简单,运行安全可靠。取水量及水泵扬程按照客户要求确定。适用于电力、水利、化工、自来水厂等项目的取水工程。
4.2 摇臂式取水泵船结构组成及工作原理
摇臂式取水泵船结构组成及工作原理
摇臂式取水泵船主要包括泵船船体、水泵、舱内吊车(检修时使用)、进水管、出水管、真空系统、阀门、橡胶软接头、摇臂装置、船岸联络管、配电系统、自动控制系统、消防系统、栈桥等组成部分。趸船在水位变化时,能连续供水,无需更换接头。摇臂式取水泵船采用PLC全自动控制和手动控制,电压380V、6KV、10KV均可,水泵启停操作简单,运行安全可靠。
5 取水泵船平面布置设计图纸
浮船的平面布置主要包括设备间和船首、 船尾等部分,设备间一般可分为上承式和下承式两种:
上承式指将水泵机组安装在船甲板上面,如图 1。种布置便于安装和操作, 进、 出水管可铺设在甲板上。 但这种布置基础高,重心也高,稳定性差,振动大。
下承式指将水泵机组安装在船舱底骨架上,如图 2,所以重心低,稳定性好,振动小。 但管理、操作和通风条件较差,同时,因吸水管穿过船舷,故仅用于钢结构船体。船的首尾甲板上, 应根据泵船的锚固和移位方式及操作要求,布置绞盘、系缆桩、导缆钳等设施。
6 取水泵船案例
6.1 取水泵船扬水管安装图示

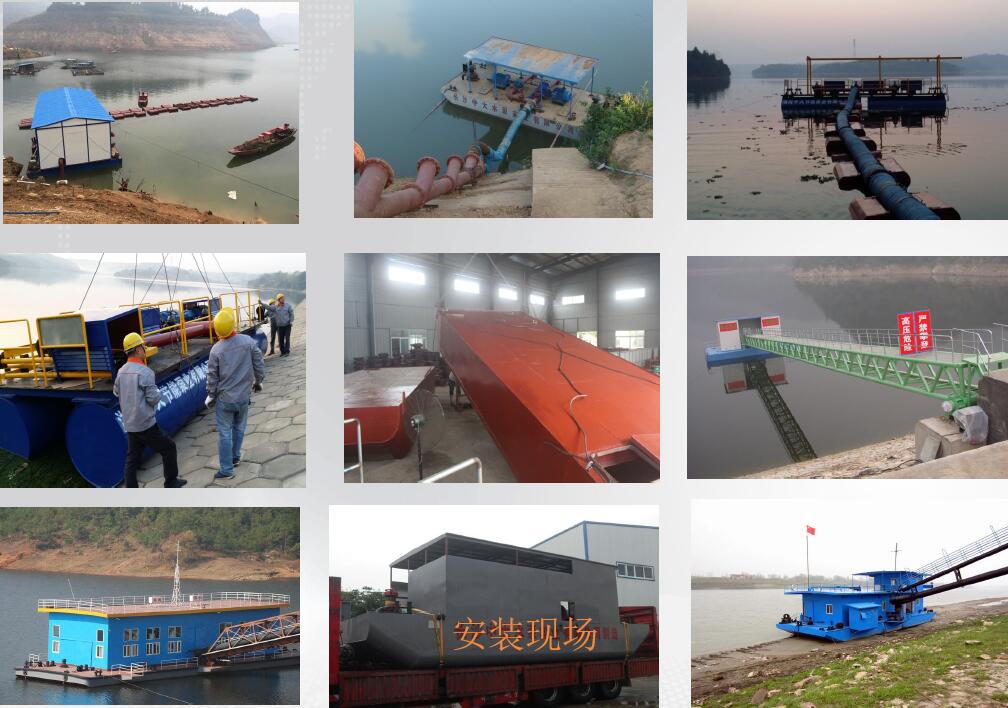

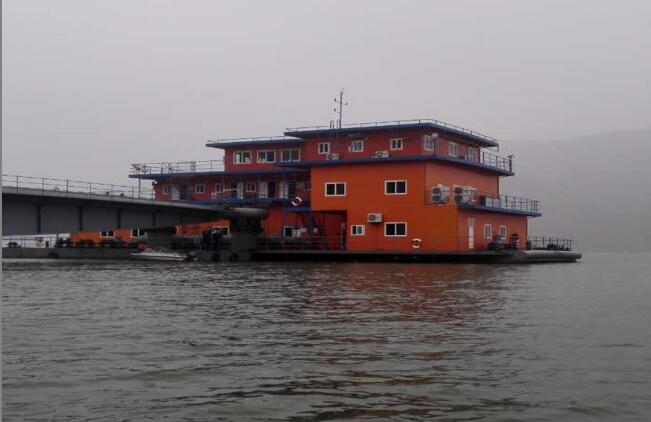

6.2 取水泵船图片

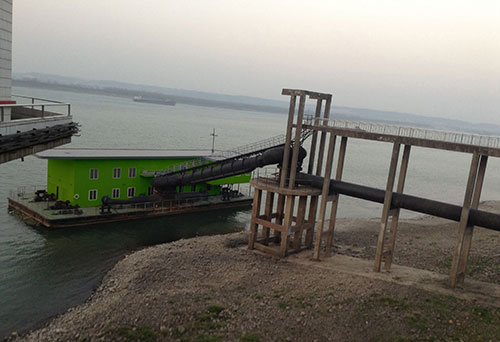

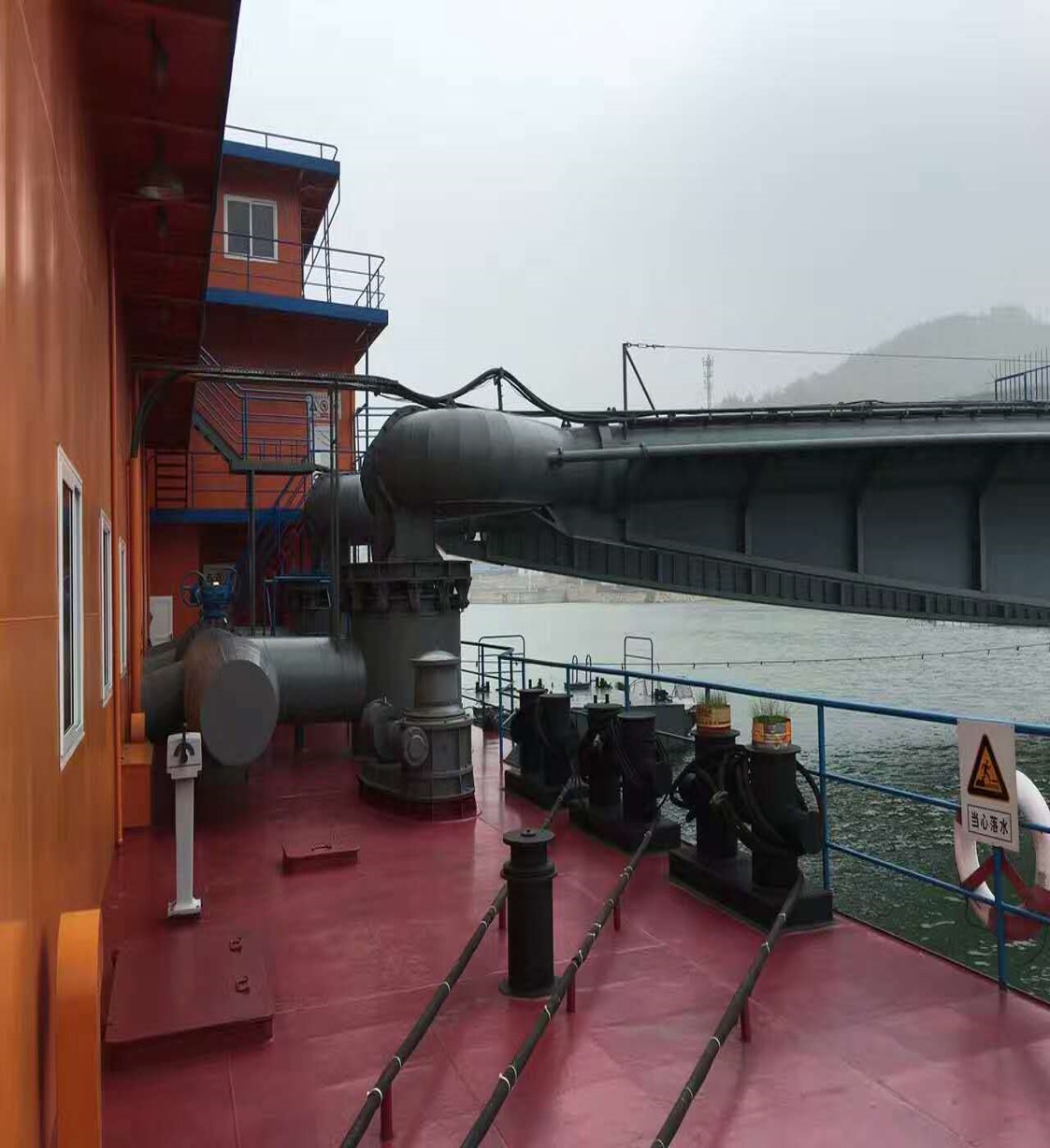

6.3 摇臂式取水泵船图片
